Если вы ещё выбираете модель, начните со страницы «Как выбрать СПВВР».

СПВВР устанавливается непосредственно в наружную стену помещения.

Монтаж состоит из установки воздуховода через стену, размещения рабочего модуля с вентиляторами и рекуператором, подключения блока управления и проверки работы системы.

Правильный монтаж важен не только для надёжности оборудования, но и для нормальной работы системы вентиляции, защиты от попадания влаги и обеспечения необходимого воздухообмена.

Где устанавливается СПВВР?

СПВВР предназначен для установки в наружной стене помещения.

Рабочий канал проходит непосредственно через стену здания.

Для стандартного круглого канала используются следующие диаметры:

Толщина стены

Актуальный диапазон толщины стены для установки СПВВР составляет:

от 170 до 1500 мм.

Для стандартных толщин используется штатная монтажная гильза соответствующего исполнения.

Если стена тоньше стандартного исполнения, используется адаптер.

Для стены большой толщины применяется удлинительная гильза, изготовленная под конкретную толщину стены.

Поэтому перед заказом важно сообщить нам фактическую толщину наружной стены в месте установки.

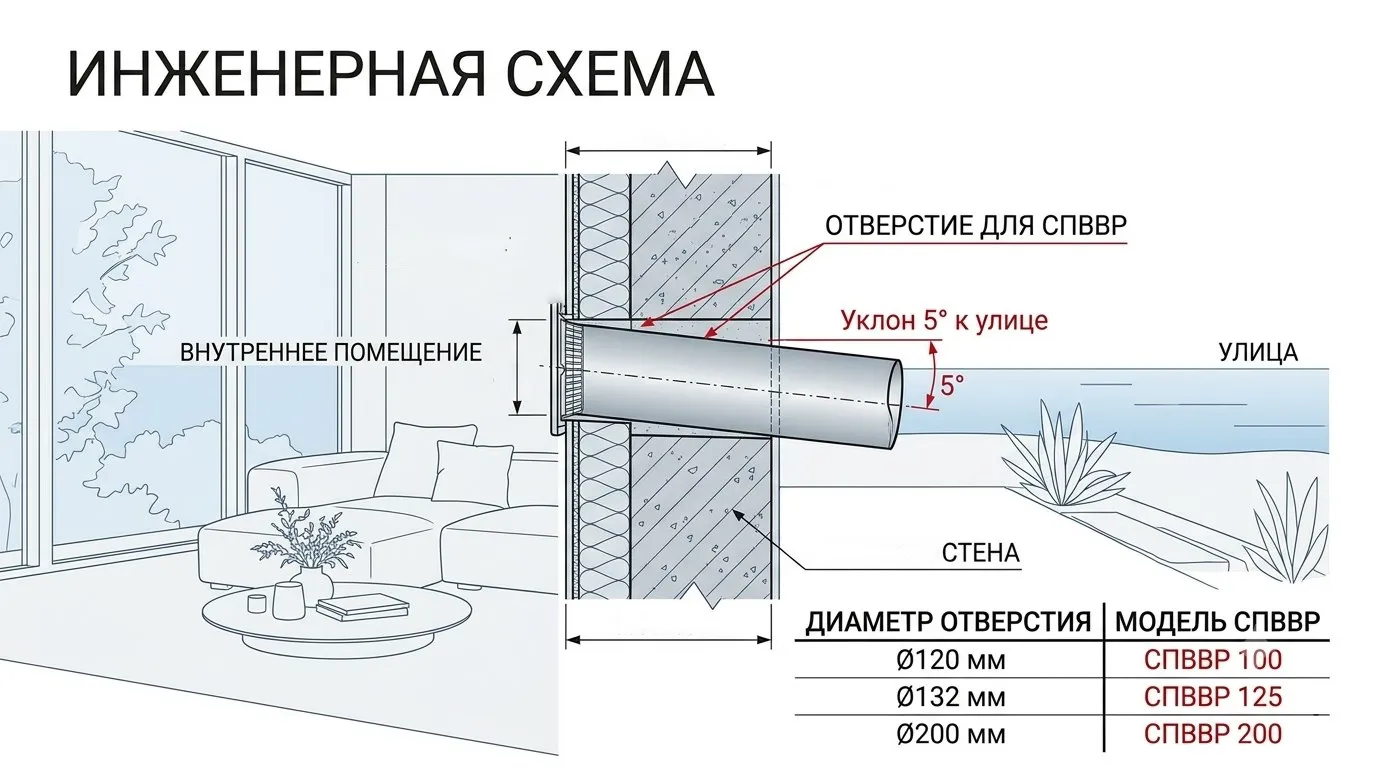

Какое отверстие необходимо сделать?

Отверстие выполняется алмазным бурением.

Диаметр зависит от модели:

СПВВР 100 — 120 мм

СПВВР 125 — 132 мм

СПВВР 200 — 200 мм

При этом канал должен иметь уклон 5° вниз в сторону улицы.

Зачем нужен уклон?

Он необходим для правильного отвода возможного конденсата и предотвращения его движения в сторону помещения.

Поэтому при подготовке отверстия важно выдержать не только диаметр, но и направление уклона.

А если в стене уже есть квадратный или прямоугольный канал?

Это возможно.

В таком случае при монтаже используется специальный адаптер.

То есть монтаж СПВВР не обязательно привязывать исключительно к круглому отверстию, если конструкция стены уже предусматривает канал другого сечения.

Как устанавливается воздуховод?

В наружную стену устанавливается внешний воздуховод с наружным защитным козырьком.

Козырёк располагается снаружи здания.

Его верхняя часть должна находиться на одном уровне с внешней поверхностью стены.

На внешнюю часть телескопического воздуховода нанесена самоклеящаяся вспененная полиэтиленовая теплоизоляция.

Она выполняет сразу несколько функций:

• обеспечивает плотную посадку воздуховода в канале;
• улучшает теплоизоляцию;
• способствует звукоизоляции узла установки.

Что находится внутри стены?

После установки внешнего воздуховода внутрь устанавливается рабочий модуль.

В нём находятся:

• приточный и вытяжной вентиляторы;
• рекуператор-теплообменник;
• воздушный клапан с реверсивным мотором;
• фильтры.

Таким образом, после монтажа через стену проходит не просто пустой вентиляционный канал — внутри него находится полноценный рабочий модуль СПВВР.

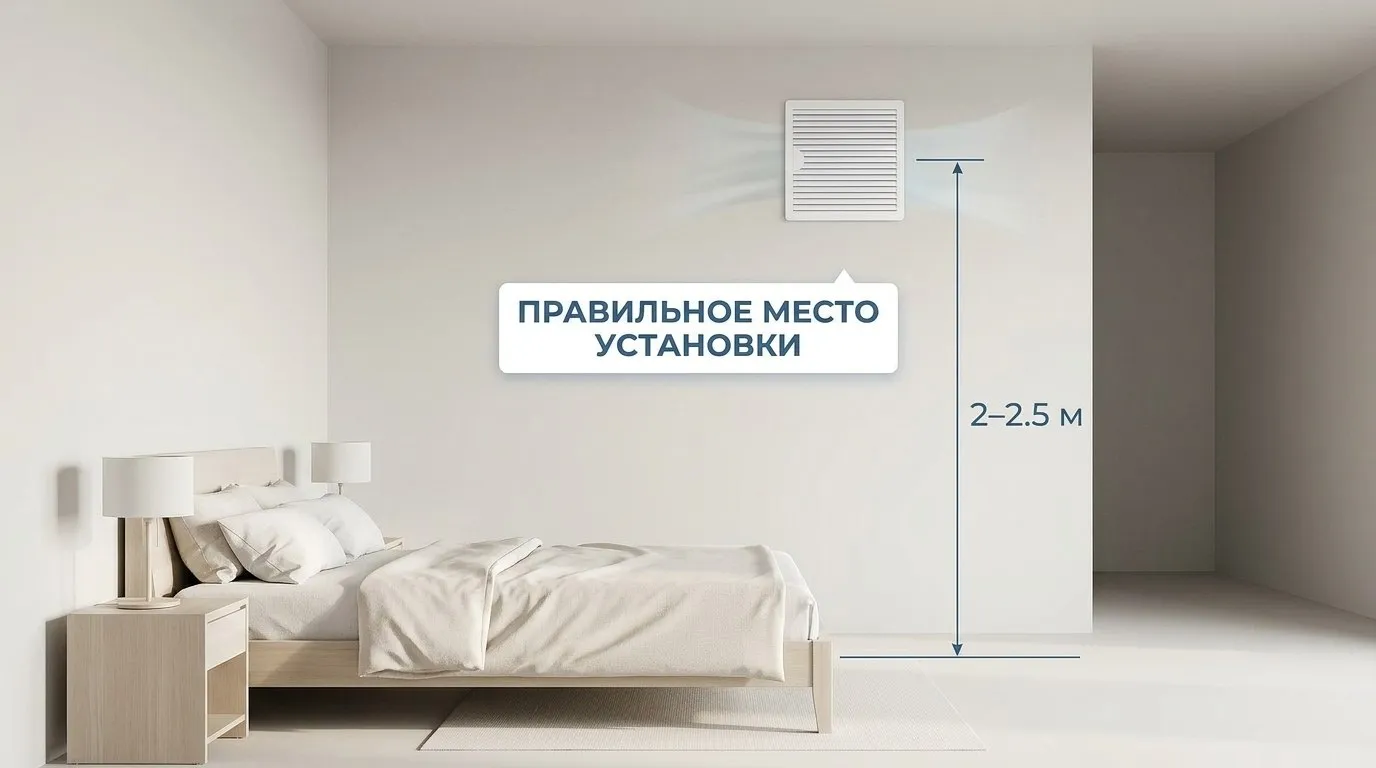

На какой высоте устанавливать СПВВР?

В технической документации рекомендуется устанавливать воздуховод системы на высоте 2–2,5 м от уровня пола.

При этом осевую линию вентиляторов не рекомендуется направлять непосредственно на постоянные места сна и отдыха.

Это особенно важно учитывать при установке СПВВР в спальнях и детских комнатах.

Где устанавливается блок управления?

Электронный блок управления обычно размещается под вентиляционным блоком на высоте около 1,5 м от пола.

При необходимости его можно расположить в другом месте.

Для этого используются удлинённые соединительные провода.

Можно ли удлинить кабель блока управления?

Да.

В технической документации предусмотрена возможность удлинения соединительного кабеля между системой и блоком управления.

Для этого используется 16-жильный кабель КСПВГ сечением 0,2 мм².

При этом подключение кабеля непосредственно к клеммам блока управления должно выполняться сертифицированными установщиками.

Последовательность монтажа

Общий порядок установки следующий.

1. Подготовка отверстия

Измеряется толщина стены.

В наружной стене выполняется канал соответствующего диаметра:

• 120 мм — СПВВР 100;
• 132 мм — СПВВР 125;
• 200 мм — СПВВР 200.

Канал выполняется с уклоном 5° вниз в сторону улицы.

2. Установка внешнего воздуховода

В подготовленный канал устанавливается внешний воздуховод козырьком наружу.

Козырёк должен быть установлен заподлицо с наружной поверхностью стены.

3. Установка рабочего модуля

Во внешний воздуховод устанавливается внутренний рабочий модуль.

В нём уже находятся:

• вентиляторы;
• рекуператор;
• воздушный клапан;
• фильтры.

4. Подключение блока управления

Соединяется штекерный разъём, связывающий рабочий модуль с электронным блоком управления.

Если используется дополнительный датчик дыма, он также подключается к блоку управления.

5. Подключение питания

После выполнения соединений система подключается к электропитанию.

Перед началом монтажных работ питание системы на распределительном щитке должно быть отключено.

6. Проверка работы

После подачи питания система включается с блока управления.

При корректном подключении сначала открывается воздушный клапан, после чего включается вентилятор.

Особенности монтажа для разных стен

Кирпич

Монтаж выполняется алмазным бурением отверстия необходимого диаметра.

Главное — выдержать:

• диаметр;
• глубину;
• уклон 5°;
• положение относительно помещения и фасада.

Бетон

Также используется алмазное бурение.

При выборе места необходимо заранее убедиться в отсутствии коммуникаций и конструктивных элементов, которые нельзя повреждать.

Газобетон

Отверстие также должно соответствовать диаметру конкретной модели и иметь необходимый уклон.

При монтаже важно обеспечить правильную фиксацию и герметизацию узла.

Деревянная стена

Для деревянных стен требуется особенно внимательно отнестись к устройству прохода через конструкцию и соблюдению требований безопасности.

Конкретное решение зависит от конструкции стены и её толщины.

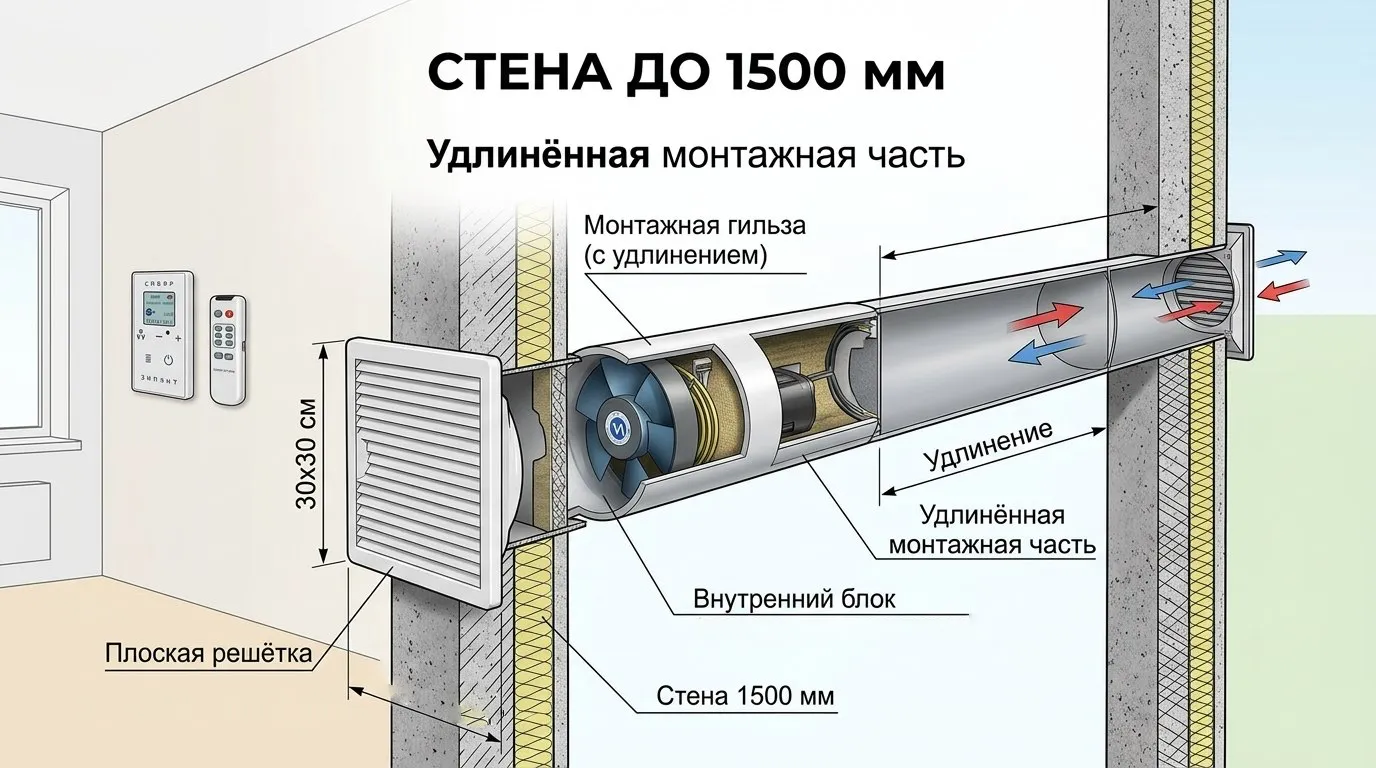

Что делать, если стена очень толстая?

Это одна из особенностей СПВВР.

Диапазон установки позволяет работать со стенами до 1500 мм толщиной.

Если стандартной длины рабочего модуля недостаточно, используется соответствующее удлинение монтажной части.

Не нужно самостоятельно наращивать воздуховод случайными материалами.

Толщину стены лучше сообщить нам при заказе — мы подберём необходимое исполнение.

А если стена тонкая?

Для тонких стен также предусмотрено решение.

Используется адаптер, позволяющий корректно установить систему при нестандартной толщине стены.

Поэтому нестандартная толщина стены сама по себе не означает, что установить СПВВР невозможно.

Можно ли установить СПВВР в окно?

Нет.

СПВВР рассчитан на монтаж через наружную стену.

При наличии нестандартной конструкции здания решение необходимо согласовать отдельно.

Можно ли установить СПВВР самостоятельно?

В технической документации изготовитель указывает, что монтаж, сервисное обслуживание, гарантийный и постгарантийный ремонт должны выполняться уполномоченными организациями, имеющими соответствующий сертификат изготовителя.

Поэтому для гарантированно корректной установки рекомендуется обращаться к квалифицированным специалистам.

Что нужно сообщить перед заказом?

Чтобы правильно подобрать монтажное исполнение, нам достаточно знать:

1. Модель СПВВР

100 / 125 / 200.

2. Толщину наружной стены

Отмеряется именно готовая толщина стены в месте установки.

3. Материал стены

Кирпич, бетон, газобетон, дерево и т. д.

4. Назначение помещения

Спальня, гостиная, ванная, котельная, бассейн, офис и т. д.

5. Регион эксплуатации

Особенно важно при выборе исполнения с нагревателем.

Если есть фотография стены и места предполагаемой установки — её также полезно прислать.

Важные параметры монтажа — кратко

Частые вопросы

Можно ли сделать отверстие горизонтально?

Нет. Для штатного монтажа канал должен иметь уклон 5° вниз в сторону улицы.

Какой диаметр отверстия нужен для СПВВР 200?

200 мм.

Можно ли установить СПВВР в стену толщиной 1 метр?

Да. Конструкция предусматривает установку в стены толщиной до 1500 мм с соответствующим монтажным исполнением.

Что делать, если стена тоньше стандартной?

Используется адаптер.

Что делать, если стена толще стандартной?

Используется удлинительная гильза/монтажное исполнение под фактическую толщину стены.

Где должен находиться блок управления?

Обычно под вентиляционным блоком, примерно на высоте 1,5 м от пола, но при необходимости его можно разместить в другом месте.

Можно ли поставить несколько СПВВР?

Да. Система предусматривает мульти-сетевой режим. Подробно разберём это в отдельном разделе «Объединение нескольких СПВВР».

Что важно проверить до монтажа

Перед началом работ необходимо убедиться:

• модель устройства выбрана правильно;
• определена фактическая толщина стены;
• выбран правильный диаметр отверстия;
• предусмотрен уклон 5°;
• место установки не создаёт направленного потока воздуха непосредственно на место постоянного отдыха;
• предусмотрено место для блока управления;
• есть возможность безопасного подключения электропитания;
• при необходимости предусмотрена установка дополнительных датчиков и нагревателя.

Если есть сомнения по месту установки — лучше согласовать его с нами до начала бурения.
