Если вы ещё не знакомы с принципом работы системы, рекомендуем сначала прочитать «Как работает СПВВР»

Одного рекуператора достаточно далеко не для каждого помещения.

Если требуется обеспечить вентиляцию большой площади или нескольких помещений, можно установить несколько систем СПВВР и объединить их в единую сеть.

В этом случае устройства могут работать согласованно, а управление системой осуществляется с одного ведущего блока.

В технической документации СПВВР предусмотрен специальный мульти-сетевой режим — совместная работа нескольких систем.

Зачем объединять несколько СПВВР?

Основная причина — площадь и планировка помещения.

Один рекуператор физически не может одинаково эффективно организовать воздухообмен во всех точках большого помещения.

Несколько устройств позволяют распределить воздухообмен по помещению.

Например:

• большая гостиная;
• загородный дом;
• несколько смежных помещений;
• офис;
• коммерческое помещение;
• спортивный зал;
• помещение со сложной планировкой.

Кроме того, несколько устройств позволяют организовать вентиляцию не только по площади, но и по зонам.

Сколько СПВВР нужно?

Это зависит от площади, планировки, назначения помещения и требуемого воздухообмена.

В паспорте изготовитель рекомендует для обеспечения помещения свежим воздухом устанавливать по две системы из расчёта полезной площади:

• СПВВР 100 — до 30 м²;
• СПВВР 125 — до 50 м²;
• СПВВР 200 — до 100 м².

При этом это не означает, что для любого помещения определённой площади автоматически нужно установить именно такое количество устройств.

На реальный выбор влияют:

• назначение помещения;
• количество людей;
• планировка;
• высота потолков;
• наличие других вентиляционных систем;
• климат;
• требуемый воздухообмен.

Поэтому при проектировании конкретного объекта лучше рассчитывать систему индивидуально.

Подробнее о выборе модели и необходимом количестве устройств → «Как выбрать СПВВР»

Как работают несколько СПВВР вместе?

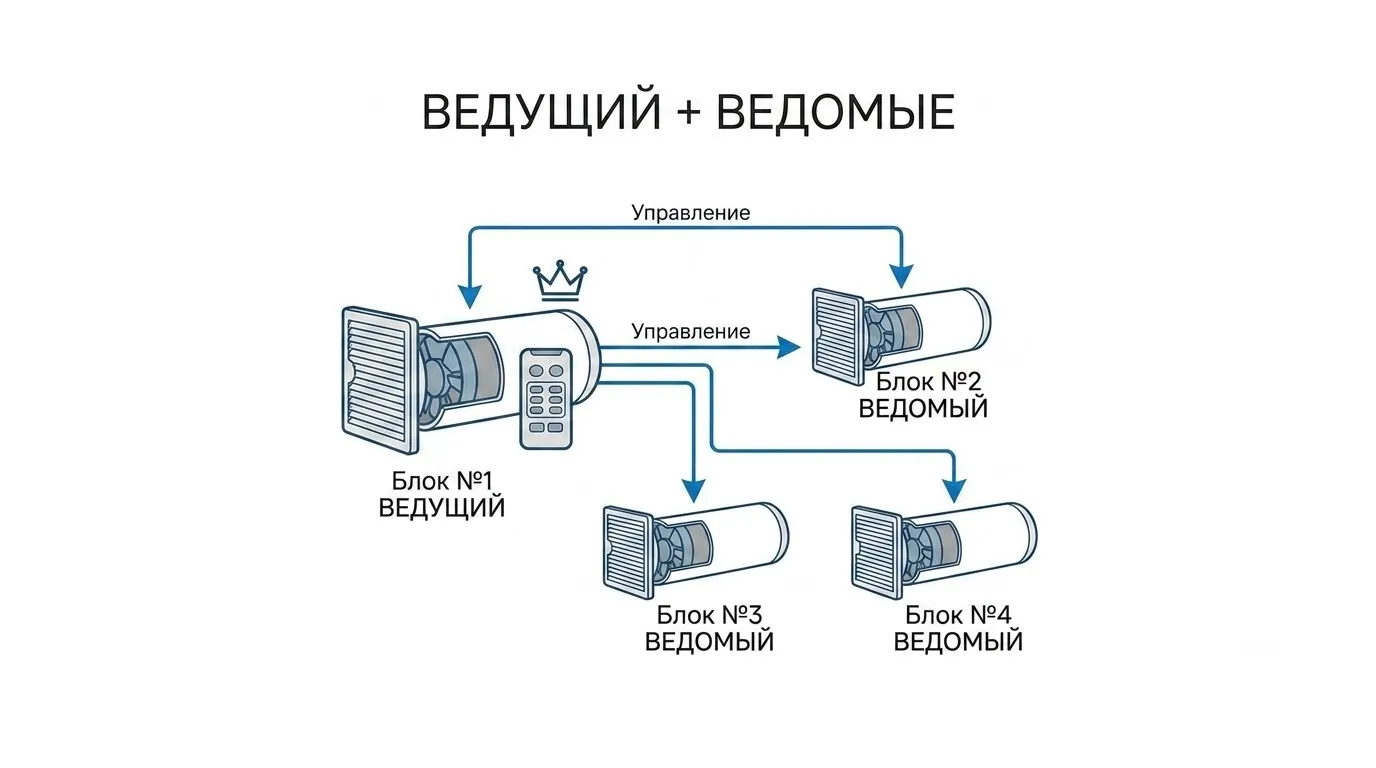

При объединении устройств одно из них назначается ведущим, а остальные становятся ведомыми.

Например:

СПВВР №1 — ведущий

СПВВР №2 — ведомый

СПВВР №3 — ведомый

СПВВР №4 — ведомый

И так далее.

В документации предусмотрена возможность нумерации устройств:

№1 — ведущий блок

№2, №3, №4… — ведомые блоки.

После этого ведущий блок управляет совместной работой подключённых систем.

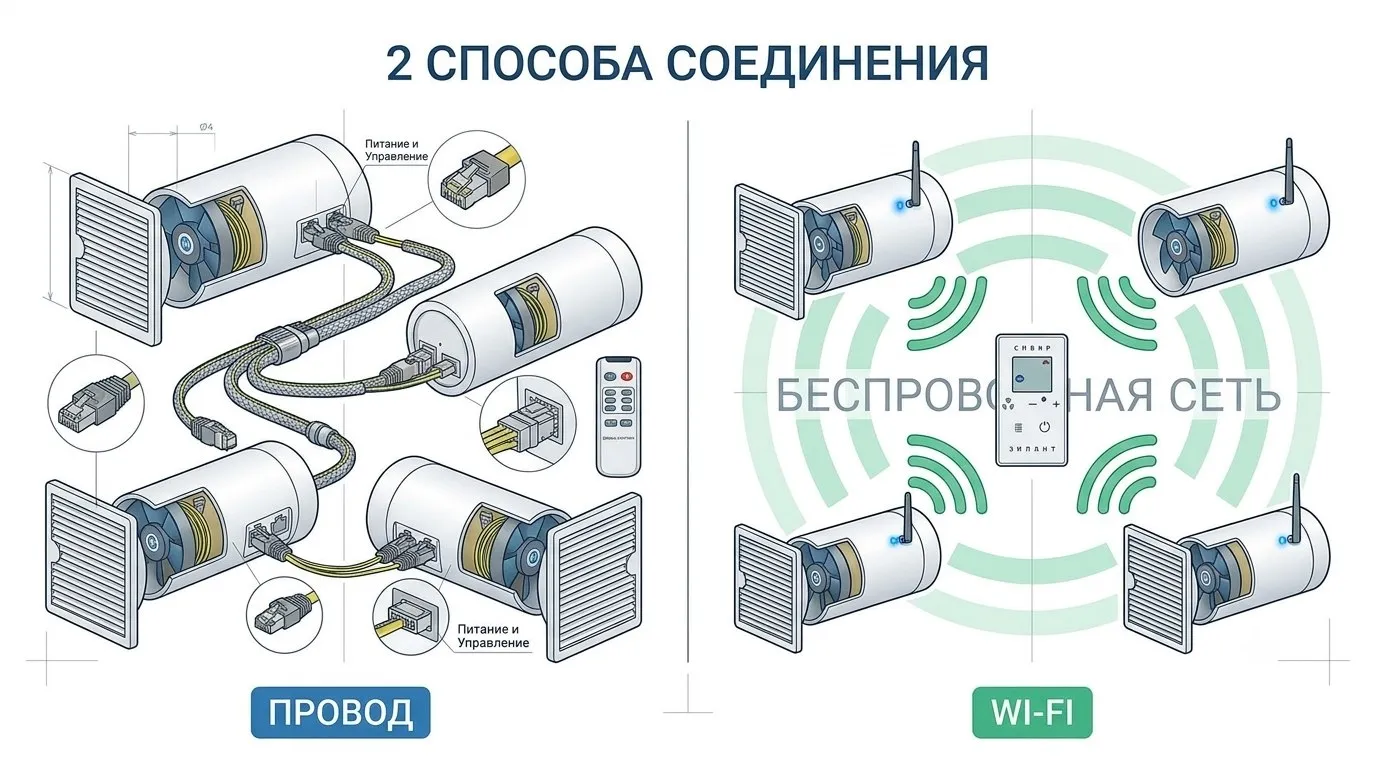

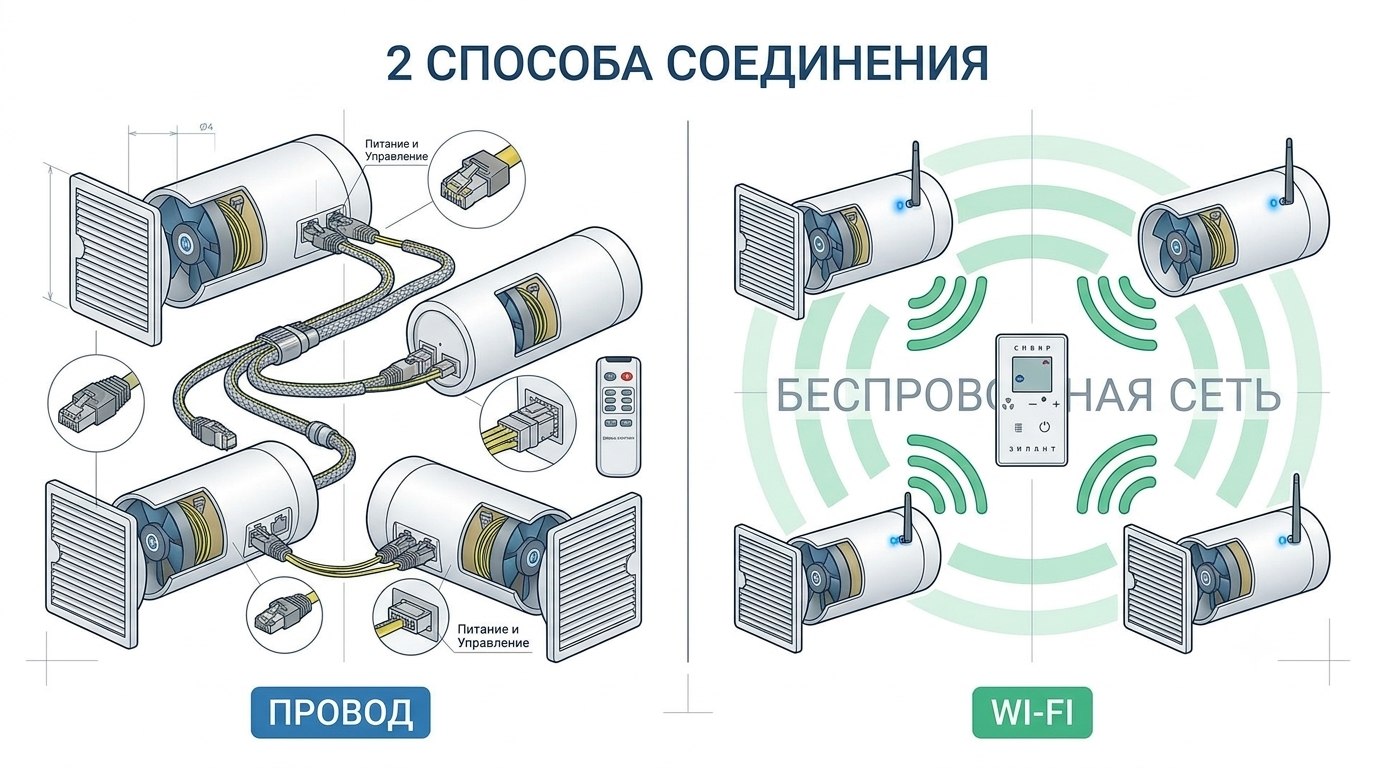

Как соединяются устройства?

Предусмотрено два варианта подключения.

1. Проводное соединение

Блоки управления соединяются между собой последовательно.

Для соединения используется кабель типа витая пара, например UTP2-CAT5E.

В паспорте также указано, какие пары жил используются для такого подключения.

Преимущество такого решения — отсутствие зависимости от качества беспроводной связи между устройствами.

2. Беспроводное соединение Wi-Fi

В качестве альтернативы блоки управления могут соединяться по Wi-Fi.

Для этого каждый блок управления комплектуется соответствующим Wi-Fi-модулем как дополнительной опцией.

Wi-Fi-модуль подключается к основному блоку управления.

Важно: здесь речь именно о сетевом объединении нескольких СПВВР между собой.

Это не то же самое, что интеграция СПВВР в стороннюю систему «умного дома».

Возможности управления системой со смартфона рассмотрены в разделе «Управление и Wi-Fi»

Ведущий и ведомые устройства

После физического подключения необходимо определить структуру сети.

Одно устройство назначается ведущим — №1.

Остальные получают собственные номера:

№2, №3, №4 и т. д.

Именно через ведущий блок осуществляется настройка режима совместной работы ведомых систем.

Это позволяет не настраивать каждое устройство отдельно при каждом изменении режима.

Какие режимы совместной работы доступны?

Документация предусматривает несколько вариантов.

Для ведомых блоков можно выбрать:

1. Приток

Все подключённые системы работают в режиме притока.

2. Вытяжка

Все подключённые системы работают на вытяжку.

3. Приток-вытяжка

Системы работают в соответствующем режиме притока и вытяжки.

4. Проветривание

Воздушные клапаны открыты, вентиляторы выключены.

5. Асинхронный режим

Устройства работают с несинхронными фазами.

6. Синхронный режим

Устройства работают синхронно.

Все эти варианты предусмотрены непосредственно в настройках мульти-сетевого режима СПВВР.

Что такое синхронная работа?

Представим две системы:

СПВВР №1

и

СПВВР №2.

В синхронном режиме их циклы согласованы между собой.

То есть устройства одновременно выполняют соответствующие фазы работы.

Это позволяет организовать согласованную работу нескольких систем.

Что такое асинхронная работа?

В асинхронном режиме устройства работают с различными фазами.

Это позволяет распределить приток и вытяжку между несколькими точками помещения таким образом, чтобы системы не переходили одновременно в одну и ту же фазу.

Какой вариант лучше использовать, зависит от конкретной схемы вентиляции помещения.

Поэтому синхронный режим не является автоматически «лучшим» — режим выбирается исходя из задачи.

Можно ли объединить два устройства?

Да.

Минимальная система может состоять всего из двух СПВВР:

№1 — ведущий

№2 — ведомый

При необходимости количество систем можно увеличить.

Количество устройств при этом определяется не самим фактом наличия мульти-сетевого режима, а требуемым воздухообменом конкретного объекта.

Нужно ли объединять все устройства в доме?

Не обязательно.

Если устройства находятся в помещениях, которые работают независимо друг от друга, объединение может не понадобиться.

Например, в доме можно установить:

• один СПВВР в спальне;
• один в кабинете;
• два в гостиной.

При этом необходимость общей сети зависит от того, как именно должна работать вентиляция этих помещений.

Если требуется единое управление и согласованная работа — устройства имеет смысл объединить.

Что даёт единая сеть?

Объединение нескольких СПВВР позволяет:

Управлять группой устройств

Вместо отдельной настройки каждого блока можно организовать совместную работу систем.

Согласовать режимы

Устройства могут работать синхронно или асинхронно.

Создать единую вентиляционную систему

Несколько локальных устройств превращаются в согласованную систему воздухообмена.

Распределить вентиляцию по зонам

Можно обеспечить воздухообмен в разных частях большого помещения или здания.

А если просто поставить несколько независимых устройств?

Так тоже можно.

Но каждое устройство будет работать самостоятельно.

В этом случае:

• каждое устройство имеет собственное управление;
• режимы задаются отдельно;
• нет общей координации;
• устройства не знают о состоянии друг друга.

Если вам необходимо, чтобы несколько СПВВР работали как единая система, используется мульти-сетевой режим.

Какой способ соединения выбрать — проводной или Wi-Fi?

Однозначного ответа нет.

Проводное соединение

Имеет смысл, когда:

• устройства устанавливаются на этапе ремонта или строительства;
• можно заранее проложить кабель;
• требуется проводная связь между блоками.

Wi-Fi

Удобен, когда:

• прокладывать дополнительный кабель неудобно;
• требуется беспроводное объединение;
• устройства уже установлены;
• необходимо сохранить более простую схему монтажа.

Но при проектировании новой системы способ подключения лучше определить до монтажа, а не после.

Важный момент про Wi-Fi

Не следует путать две разные функции.

Wi-Fi как сетевое соединение СПВВР

Используется для объединения нескольких блоков управления в мульти-сетевом режиме.

Wi-Fi как управление со смартфона

Это отдельная задача и относится к следующей странице:

«Управление и Wi-Fi».

На сегодняшний день наше фирменное приложение предназначено для управления оборудованием СПВВР ЗИЛАНТ и не интегрируется с другими системами умного дома.

Поэтому здесь мы говорим именно о сети самих СПВВР.

Пример системы из двух СПВВР

Допустим, есть помещение, в котором установлены два устройства.

СПВВР №1

Ведущий блок.

СПВВР №2

Ведомый блок.

Они соединены между собой.

После настройки можно выбрать необходимый вариант совместной работы:

синхронный

или

асинхронный

режим.

При этом команды с ведущего блока распространяются на ведомое устройство.

И вместо двух независимых рекуператоров мы получаем согласованно работающую систему вентиляции.

Пример для большого помещения

Допустим, есть большая гостиная.

Установка одного устройства в одном месте может обеспечить недостаточный или неравномерный воздухообмен.

В этом случае можно разместить несколько СПВВР в разных точках помещения.

Например:

СПВВР №1 ← ведущий

СПВВР №2 ← ведомый

СПВВР №3 ← ведомый

После объединения они работают как единая система.

При этом конкретное количество устройств и места их установки необходимо определять исходя из расчёта воздухообмена и планировки.

Как понять, нужно ли вам объединение?

Если у вас:

одно устройство в одном помещении
→ мульти-сетевой режим, скорее всего, не нужен.

два или более устройства в одном помещении
→ стоит рассмотреть объединение.

несколько устройств в разных помещениях
→ объединение может быть полезно, если требуется согласованная работа.

большой дом или коммерческий объект
→ систему лучше проектировать как единую вентиляционную сеть, а не просто расставлять устройства по помещениям.

Главное

Несколько СПВВР — это не просто несколько отдельных рекуператоров.

Их можно объединить в единую систему:

ВЕДУЩИЙ БЛОК №1

↓

ВЕДОМЫЕ БЛОКИ №2 / №3 / №4...

Связь:

проводная

или

Wi-Fi

Режим работы:

синхронный

или

асинхронный

Именно это позволяет использовать СПВВР не только как отдельные устройства для небольших помещений, но и как основу более крупной децентрализованной системы вентиляции.

Подробнее о требованиях к установке → «Монтаж СПВВР»

Как подобрать количество СПВВР?

Если вы строите дом, ремонтируете квартиру или проектируете коммерческое помещение, сообщите нам:

• площадь помещений;
• планировку;
• количество людей;
• назначение помещений;
• высоту потолков;
• регион;
• предполагаемое расположение устройств.

Мы поможем определить количество СПВВР, модели и схему их размещения.

Выбрать СПВВР

Посмотреть модели СПВВР 100 / 125 / 200

FAQ

Можно ли объединить несколько СПВВР?

Да. Для этого предусмотрен мульти-сетевой режим.

Как соединить СПВВР между собой?

Проводным соединением блоков управления или по Wi-Fi.

Что такое ведущий блок?

Это блок №1, через который настраивается совместная работа остальных устройств.

Сколько ведомых устройств можно подключить?

Паспорт предусматривает нумерацию ведущего блока №1 и ведомых №2, №3, №4 и далее. Конкретное количество устройств для объекта необходимо определять с учётом схемы системы.

Чем отличается синхронный режим от асинхронного?

В синхронном режиме работа устройств согласована по фазам. В асинхронном — фазы работы различаются.

Обязательно ли объединять несколько СПВВР?

Нет. Несколько устройств могут работать независимо.

Можно ли использовать Wi-Fi для объединения устройств?

Да, при наличии Wi-Fi-модулей в блоках управления.
